投影与深度

大约 19 分钟

投影与深度

1. 投影要解决的问题：把一个盒子装进标准盒子

到第 4 篇为止，场景已经被搬到了相机空间：相机在原点，看向 $-Z$ 方向。

现在要决定两件事：看得见多大范围，以及怎么把这个范围里的东西压成一张二维图像。

看得见的那块空间叫视景体（view volume）。它有两种形状：

正交与透视的视景体，以及各自看到的画面

图：上排是两种视景体的立体形状。正交投影的是个长方体——远近的取景范围一样宽，适合 CAD 图纸、2D 游戏、UI；透视投影的是个截头金字塔（叫视锥，frustum）——越远的地方取景范围越宽。下排是同样这四张等大的卡片投影之后、屏幕上真正的样子：正交画出来四张一模一样，远近完全分不出来；透视画出来越远越小，还朝画面中心收拢。

上排四张卡片是等大的，这不是画错了：上排画的是投影之前的相机空间，卡片本来就等大。"近大远小"是投影这一步才发生的事，所以光看视景体的形状看不到它——必须看下排。

视锥还顺带管着另一件事：

视锥、视野角，以及被裁掉的物体

图：出自 LearnOpenGL CN《坐标系统》（NEAR / FAR PLANE = 近 / 远平面，FOV = 视野角，GETS DISCARDED = 会被丢弃）。落在近平面之前或远平面之后的东西——图里那个蓝色立方体——直接被裁掉，压根不进入后面的管线。"看得见多大范围"和"什么会被裁掉"是同一句话的两种说法。

两种投影都要把自己的视景体，装进同一个标准的立方体。这个标准立方体就是 NDC（Normalized Device Coordinates，归一化设备坐标）。

为什么要统一成一个标准盒子？因为后续管线希望面对固定的数值范围——"在不在屏幕里"退化成几次固定范围比较。GPU 通常会在透视除法之前，先用裁剪坐标中与这个标准盒子等价的齐次范围完成裁剪；除法之后才真正得到 NDC。 $x,y$ 通常落在 $[-1,1]$ ，深度则视约定使用 $[-1,1]$ 或 $[0,1]$ 。

2. 正交投影：一次平移加一次缩放

正交投影最简单，它就是把一个长方体搬进标准立方体，两步：

先把长方体的中心挪到原点（平移）；
再把它缩放成 $2 \times 2 \times 2$ 的大小（缩放）。

假设视景体在 $x$ 方向是 $[l, r]$ （left/right）， $y$ 方向是 $[b, t]$ （bottom/top）。沿用本篇"相机看向 $-Z$ "的约定，并用正数 $0<n<f$ 表示近平面、远平面到相机的距离，所以它们在相机空间里的坐标分别是 $z=-n$ 、 $z=-f$ 。

中心点在 $\left(\frac{l+r}{2},\ \frac{b+t}{2},\ -\frac{n+f}{2}\right)$ 。各方向的长度是 $r-l$ 、 $t-b$ 、 $f-n$ 。下面先采用 $z\in[-1,1]$ 这种约定：近平面映射到 $-1$ 、远平面映射到 $+1$ 。平移和缩放两个矩阵乘起来：

M_{\text{ortho}} = \begin{bmatrix} \dfrac{2}{r-l} & 0 & 0 & -\dfrac{r+l}{r-l} \\[6pt] 0 & \dfrac{2}{t-b} & 0 & -\dfrac{t+b}{t-b} \\[6pt] 0 & 0 & -\dfrac{2}{f-n} & -\dfrac{f+n}{f-n} \\[6pt] 0 & 0 & 0 & 1 \end{bmatrix}

看着吓人，其实只有两件事：对角线上是"缩放到 2 个单位"，第四列是"先把中心挪到原点"。 $z$ 方向的缩放带负号，是因为视线沿 $-Z$ ，距离越远，相机空间的 $z$ 越小。用第 3 篇的分区读法一眼就能拆开。

验算一下：取 $x = r$ ，第一行算出 $\frac{2r}{r-l} - \frac{r+l}{r-l} = \frac{2r - r - l}{r-l} = \frac{r-l}{r-l} = 1$ ✓ 右边界正好落在 NDC 的 $+1$ 上。

注意第四行还是 $(0,0,0,1)$ ——正交投影不产生透视，输出的 $w$ 恒为 1，不需要透视除法。

若目标是另一种约定 $z\in[0,1]$ ，只需把第三行改成把 $z=-n$ 映射到 0、 $z=-f$ 映射到 1；正交投影"平移 + 缩放"的本质不变。

没有透视是缺点，也是优点。在真实的建模软件里，两种投影是这样的：

Blender 里的透视与正交

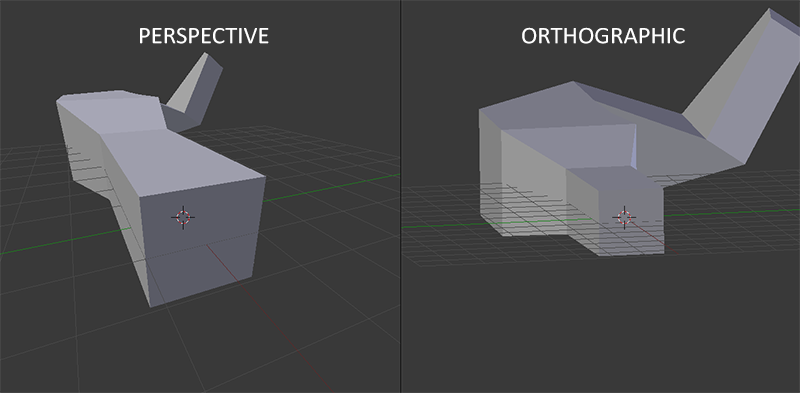

图：出自 LearnOpenGL CN《坐标系统》（PERSPECTIVE = 透视，ORTHOGRAPHIC = 正交）。同一个模型：左边透视，远端明显收窄，看着"真实"；右边正交，本来平行的边在画面上还是平行的。建模时正交更好用，因为屏幕上量到的尺寸就是真实尺寸，不被距离干扰——这也是 CAD 图纸和 2D 游戏用正交的原因。

3. 透视投影：先把视锥挤成盒子

透视的效果，看一眼这个就懂了：

透视：平行线在远处收敛

图：出自 LearnOpenGL CN《坐标系统》。铁轨的两条边在真实世界里是严格平行的，画面上却在远处交于一点。

透视投影的目标就是把这件事算出来。具体地说：一个物体在画面上的大小，应该正比于 $1/\text{距离}$ 。

问题来了：矩阵乘法只会做加权求和，它做不了除法。

第 3 篇已经给过答案：把要除的东西放进 $w$ 分量，让透视除法去做这次除法。

所以透视投影矩阵干的事情是：把顶点的 $-z$ （也就是它离相机的距离）塞进输出的 $w$ 里。第四行不再是 $(0,0,0,1)$ ，而是 $(0,0,-1,0)$ ：

\begin{bmatrix} \cdots & \cdots & \cdots & \cdots \\ \cdots \\ \cdots \\ 0 & 0 & -1 & 0 \end{bmatrix} \begin{bmatrix} x \\ y \\ z \\ 1 \end{bmatrix} = \begin{bmatrix} \cdots \\ \cdots \\ \cdots \\ -z \end{bmatrix}

后面管线做透视除法时， $x$ 和 $y$ 都会被 $-z$ 除——离得越远（ $-z$ 越大），除完越小。近大远小就是在这一步发生的。

透视投影 = 挤压 + 正交

图：还是那四张等大的卡片。① 它们在视锥里，一张比一张远。② 挤压这一步把视锥的远端按 $1/$ 距离收窄，掰成一个方盒子（灰虚线是原来的视锥）——远处的卡片跟着被压小，"近大远小"就发生在这里。③ 归一化到 NDC——注意四张卡片在深度方向上全挤向了远端（深度 0.55 / 0.78 / 0.90 / 0.98），这是第 4 节的主题。

理解透视投影的最好方式：它 = 一次"把视锥挤成长方体"的挤压 + 一次正交投影。挤压负责近大远小，正交负责装进标准盒子。

一个常见的写法是用视野角 $\text{fovy}$ 和宽高比 $\text{aspect}$ 来表达：

M_{\text{persp}} = \begin{bmatrix} \dfrac{1}{\text{aspect}\cdot\tan\frac{\text{fovy}}{2}} & 0 & 0 & 0 \\[6pt] 0 & \dfrac{1}{\tan\frac{\text{fovy}}{2}} & 0 & 0 \\[6pt] 0 & 0 & \dfrac{f}{n-f} & \dfrac{fn}{n-f} \\[6pt] 0 & 0 & -1 & 0 \end{bmatrix}

要记的只有最后一行那个 $-1$ ——它是整个透视效果的来源。前两行是"视野多大"，第三行是"深度怎么映射"，都是可以现推的细节。

从裁剪坐标到 NDC：归一化到底怎么算

这里的"归一化"不是把向量的长度变成 1，而是把一个变化的坐标范围重新映射到固定区间。

先看一维。把任意区间 $[a,b]$ 映射到 $[-1,1]$ ，可以分成三步：减去左端点、除以区间长度、再把 $[0,1]$ 拉成 $[-1,1]$ ：

s_{\text{ndc}} = 2\frac{s-a}{b-a}-1 = \frac{2s-(a+b)}{b-a}

所以正交投影把 $x\in[l,r]$ 映射到 NDC 时，直接计算：

x_{\text{ndc}}=\frac{2x-(r+l)}{r-l}

$y$ 和 $z$ 完全同理。正交投影输出的 $w_c=1$ ，因此矩阵乘完再除以 $w_c$ ，数值不变——前面的正交投影矩阵其实已经把结果放进了 NDC 范围。

透视投影多了一层麻烦：视锥在不同距离处的宽和高不一样。 令

d=-z>0,\qquad q=\tan\frac{\text{fovy}}{2},\qquad a=\text{aspect}

其中 $d$ 是点到相机的距离。在距离 $d$ 处，视锥的上下边界是 $\pm dq$ ，左右边界是 $\pm adq$ 。要把它们映射到 $[-1,1]$ ，数学上应该计算：

x_{\text{ndc}}=\frac{x}{adq},\qquad y_{\text{ndc}}=\frac{y}{dq}

分母里的 $d$ 对每个顶点都不一样，普通矩阵乘法不能直接做这次除法。于是上面的透视投影矩阵先准备出四个裁剪坐标（clip coordinates）：

\begin{aligned} x_c &= \frac{x}{aq}, \\ y_c &= \frac{y}{q}, \\ z_c &= \frac{f}{n-f}z+\frac{fn}{n-f}, \\ w_c &= -z=d \end{aligned}

随后 GPU 做一次透视除法：

(x_{\text{ndc}},y_{\text{ndc}},z_{\text{ndc}}) = \left(\frac{x_c}{w_c},\frac{y_c}{w_c},\frac{z_c}{w_c}\right)

把前面的 $x_c,y_c,w_c$ 代进去，正好得到：

x_{\text{ndc}}=\frac{x}{adq},\qquad y_{\text{ndc}}=\frac{y}{dq}

这就是"视锥被归一化成标准盒子"真正发生的地方：投影矩阵负责准备分子和分母，透视除法负责完成除法。

深度也除以同一个 $w_c=d$ 。沿用上面矩阵的 $z\in[0,1]$ 约定，把 $z=-d$ 代入：

z_{\text{ndc}} =\frac{z_c}{w_c} =\frac{f}{f-n}\left(1-\frac{n}{d}\right)

$d=n$ 时结果是 0， $d=f$ 时结果是 1，所以近平面和远平面正好落到 NDC 深度范围的两个端点。中间那个 $n/d$ 也提前暴露了第 4 节要讲的问题：透视深度不是线性的。

举个具体数字。取 $\text{fovy}=90°$ 、 $a=1$ 、 $n=1$ 、 $f=10$ ，相机空间中的点是 $P=(1,0.5,-2)$ 。因为 $q=\tan45°=1$ ，投影矩阵先得到：

P_{\text{clip}}=\left(1,\ 0.5,\ \frac{10}{9},\ 2\right)

除以 $w_c=2$ ：

P_{\text{ndc}}=\left(0.5,\ 0.25,\ \frac{5}{9}\right)

三个分量都落在标准盒子的范围内，所以这个点可见。距离为 2 时，视锥的半宽正好也是 2；原来的 $x=1$ 位于中心到右边界的一半，归一化后自然就是 $x_{\text{ndc}}=0.5$ 。

最后补一个容易被流程图省略的细节：GPU 通常在透视除法之前做齐次裁剪。以 $z\in[0,1]$ 约定为例，裁剪条件是：

-w_c\le x_c\le w_c,\qquad -w_c\le y_c\le w_c,\qquad 0\le z_c\le w_c

对于相机前方 $w_c>0$ 的点，把这些不等式同时除以 $w_c$ ，就得到 NDC 的 $x,y\in[-1,1]$ 、 $z\in[0,1]$ 。另一种约定只把最后一个条件换成 $-w_c\le z_c\le w_c$ ，除完以后就是 $z\in[-1,1]$ 。深度区间有两种约定： $[-1,1]$ 与 $[0,1]$ ；哪两家 API 各选哪个、为什么，留到两家都见过之后对比。

完整顺序因此是：

相机空间 → 乘投影矩阵 → 裁剪空间 → 齐次裁剪 → 除以 w → NDC → 视口变换 → 屏幕坐标

4. 深度为什么不是线性的

这是本篇最要紧的一节。

透视除法把 $z$ 也除以了 $-z$ 。结果是：写进深度缓冲的值，和真实距离之间是一个倒数关系，不是线性关系。

以 $[0,1]$ 约定为例，距离 $d$ 处写进深度缓冲的值是：

z_{\text{ndc}} = \frac{f}{f-n}\left(1 - \frac{n}{d}\right)

验算两个端点： $d = n$ 时得 0， $d = f$ 时得 $\frac{f}{f-n}\cdot\frac{f-n}{f} = 1$ ✓

关键在中间那个 $\frac{n}{d}$ ——它是个倒数。

深度值随距离的变化

图：三条曲线对应三种近平面设置。共同点是：曲线在近处陡峭、在远处几乎躺平。躺平意味着很大一段距离变化，只对应很小一点深度值变化——分辨能力就在那里丢掉了。

一个让人不舒服的数字

取近平面 $n = 0.1$ 、远平面 $f = 100$ （很典型的设置）。问：深度值用掉一半（也就是 $z_{\text{ndc}}$ 达到 0.5）时，物体离相机多远？

0.5 = \frac{100}{99.9}\left(1 - \frac{0.1}{d}\right) \quad\Longrightarrow\quad d \approx 0.1998

约 0.2。 也就是说：

整整一半的深度精度，花在了 0.1 到 0.2 这 10 厘米上。剩下的 99.8 米，共用另一半。

不同近平面下，一半的深度值覆盖多远

图：远平面固定为 100。近平面每缩小 10 倍，"一半精度"覆盖的距离也跟着缩小约 10 倍。

这就是那条经典建议的由来：

想改善深度精度，把 near 调大，而不是把 far 调小。

因为精度分布几乎完全由 $n$ 决定。把 far 从 100 改到 50 收效甚微；把 near 从 0.01 改到 0.1，等于把一半的精度预算从"前 2 厘米"挪到了"前 20 厘米"。

反过来说，"把 near 设得小一点，免得近处的东西被裁掉"是个代价很高的做法——它会把绝大部分深度精度浪费在你几乎不会有物体的贴脸距离上。

5. 深度打架：两个面抢同一个像素

现在可以解释问题 3 了。

深度缓冲是有限位数的整数（常见 16、24 位）。 $z_{\text{ndc}}$ 算出来之后要被量化成整数存起来。远处曲线躺平的那一段，相邻的距离算出来的 $z_{\text{ndc}}$ 差别极小，量化之后可能落到同一个整数上。

一旦两个面的深度值相等，谁在前谁在后就由浮点误差和绘制顺序决定——摄像机稍微一动，两个面就交替获胜，画面上出现闪烁的斑块。这就是深度打架。

深度打架的成因

图： $n = 0.1$ 、 $f = 100$ 、16 位深度缓冲。两个相距 1 厘米的面：在 1 米处，深度整数值是 59041 和 59105，相差 64，分得清清楚楚；在 60 米处，两个值都是 65491——完全一样，于是开始打架。

排查深度打架的顺序：

先看 near 是不是设得太小（最常见，也最容易改）；
再看两个面是不是真的挨太近（共面的墙和贴花，用 depth bias 或 stencil 解决）；
深度格式是不是用了 16 位（换 24 位或浮点深度）；
都不行再考虑 reverse-Z——把近平面映射到 1、远平面映射到 0，让浮点数精度最密集的区间（0 附近）对上深度曲线最平坦的区间（远处）。这一招几乎免费地换回好几位有效精度，现代引擎基本都用。

6. pre-rotation：为什么要乘进投影矩阵

开场三个问题之外，还有一个直接落在投影矩阵上的问题，放在这一节问：显示屏的扫描方向和窗口方向不一致时，这个差异该由谁来抹平？为什么最佳实践是应用把旋转乘进投影矩阵，而不是画完之后再转一次画面？

手机竖着拿，但显示屏的物理扫描方向可能是横的。系统会把这个差异作为一个旋转提示报给应用。这个差异总得有人来抹平，可能的做法有三种：

做法	代价
显示控制器在扫描时旋转	有些硬件不支持，或者只支持部分角度
合成器多加一趟旋转 pass	多读写一整帧的显存带宽，移动端最不能接受的开销
应用自己把旋转烘进渲染	零额外开销

第三种就是 pre-rotation。而"烘进渲染"最省事的落点，正是投影矩阵——因为它本来就要被每个顶点乘一次。

具体做法：拿到旋转提示之后，构造一个对应角度的旋转矩阵 $R$ ，把投影矩阵换成 $R \cdot P$ ：

\text{MVP} = R \cdot P \cdot V \cdot M

为什么这是免费的？ 因为 $R \cdot P$ 是在 CPU 上每帧算一次的 4×4 矩阵乘法，而顶点着色器里那行 gl_Position = uMVP * aPosition 一个字都不用改。旋转这件事被完全吸收进了一个本来就存在的矩阵里。

这就是本节开头那个问题的答案，也是第 2 篇那条结论在真实场景里最值钱的一次应用：变换可以预先乘起来合并，所以多做一次变换，运行时开销可以是零。

别忘了配套的两件事：呈现环节有一个申报机制——应用把旋转乘进自己的投影后，向系统申报"这个旋转我已处理"，系统不再转第二次；以及 $R$ 是 90°/270° 时画面的宽高互换了，viewport 和 scissor 要跟着调。这两处漏掉任何一个，画面要么被转两次，要么被拉伸。

靠投影：每种投影都把自己的视景体搬进同一个标准立方体 NDC（第 1 节）。正交投影最直接——先把长方体的中心挪到原点，再缩放到 $2 \times 2 \times 2$ （第 2 节）；透视投影分两步——先把视锥按 $1/$ 距离挤成长方体，再当正交投影处理，"近大远小"发生在挤压那一步（第 3 节）。矩阵自己不会做除法：它把顶点的距离塞进 $w$ ，由后面的透视除法完成这次除法——实验图 m1-05-perspective-squeeze.svg 的三格正是"视锥 → 挤成盒子 → 归一化"。

问题 2：深度值为什么和距离不是线性关系？

因为透视除法把 $z$ 也除以了 $-z$ ：写进深度缓冲的值是 $z_{\text{ndc}}=\frac{f}{f-n}(1-\frac{n}{d})$ ，中间那个 $\frac{n}{d}$ 是倒数（第 4 节）。曲线因此在近处陡峭、远处躺平（实验图 m1-05-depth-nonlinear.svg）： $n=0.1$ 、 $f=100$ 时，一半的深度值花在前 10 厘米上，剩下 99.8 米共用另一半。

问题 3：两个面离得几乎一样远时，画面会发生什么？

可能开始闪烁——深度打架（第 5 节）。深度缓冲的位数有限（常见 16、24 位）， $z_{\text{ndc}}$ 算出来之后要量化成整数；远处曲线躺平，相邻距离算出的深度值差别极小，量化后可能落到同一个整数上。两个面深度相等，谁赢就由浮点误差和绘制顺序决定，相机一动就交替获胜。有 24 位也救不了远处——上一问算过，位数再多也是按倒数分配的，远处的分辨能力早就被挤没了。首选对策是调大 near，其次是 reverse-Z。

1. 正交投影矩阵的第四行是 (0,0,0,1)，透视投影是 (0,0,−1,0)。这个差别导致了什么？

正交投影输出的 $w$ 恒为 1，透视除法除以 1 等于什么都没做——没有近大远小。

透视投影把顶点的 $-z$ （离相机的距离）塞进了 $w$ ，之后 $x$ 、 $y$ 都会被这个距离除，离得越远显示得越小。

第 3 篇讲过的"第三行/第四行管透视"，在这里落到了实处。

2. 一个顶点的裁剪坐标是 $(2,\,-1,\,3.5,\,4)$。透视除法之后它的 NDC 坐标是多少？在不在标准盒子里？

各分量同除以 $w_c=4$ ：

\left(\frac{2}{4},\ \frac{-1}{4},\ \frac{3.5}{4}\right)=(0.5,\ -0.25,\ 0.875)

$x,y\in[-1,1]$ ✓；按本篇使用的 $z\in[0,1]$ 约定， $0.875\in[0,1]$ ✓。三个分量都落在标准盒子的范围内，这个顶点可见。

这正是第 3 节"投影矩阵准备分子和分母、透视除法完成除法"的一次演练。

3. near=0.1、far=100，深度值用掉一半时物体在多远？如果把 near 改成 1.0 呢？

$n=0.1$ ：约 0.1998，也就是一半的精度花在了前 10 厘米。

$n=1.0$ ：约 1.9802，一半的精度覆盖到了约 2 米。

代入 $z_{\text{ndc}} = \frac{f}{f-n}(1-\frac{n}{d}) = 0.5$ 解出 $d$ 即可。

结论：near 调大 10 倍，有效精度范围也大约扩大 10 倍。

4. 同事说"远处两个面深度打架，我把 far 从 1000 调到 500 试试"。有用吗？

基本没用。

深度精度的分布几乎完全由 near 决定， $f$ 只影响那个 $\frac{f}{f-n}$ 的整体系数。 $f$ 从 1000 减到 500，系数从 $\frac{1000}{999.9}$ 变成 $\frac{500}{499.9}$ ，两者都约等于 1，曲线形状几乎没动。

正确的方向是调大 near，或者启用 reverse-Z。

5. 为什么 pre-rotation 说是"零开销"？旋转矩阵不也要参与运算吗？

因为它被吸收进了一个本来就存在的矩阵。

$R \cdot P$ 是 CPU 上每帧一次的 4×4 矩阵乘法（几十次浮点运算），而顶点着色器里 uMVP * aPosition 那行代码完全不变——GPU 侧一次额外的乘法都没有。

对比另一条路：让合成器多做一趟旋转 pass，代价是多读写一整帧的显存。在移动端，带宽比算力金贵得多。

小结

概念	一句话	要点
投影的任务	把视景体装进标准立方体 NDC	让裁剪退化成范围比较
正交投影	平移到原点 + 缩放到 2 个单位	第四行仍是 $(0,0,0,1)$ ，无透视
透视投影	把 $-z$ 塞进 $w$ ，交给透视除法	第四行的 $-1$ 是全部秘密
理解方式	透视 = 挤压视锥 + 正交	挤压负责近大远小
NDC 约定	深度区间有 $[-1,1]$ 与 $[0,1]$ 两种	哪两家 API 各选哪个、为什么，留到两家都见过之后对比
深度非线性	$z_{\text{ndc}}=\frac{f}{f-n}(1-\frac{n}{d})$	中间那个倒数是根源
精度分布	$n=0.1,f=100$ 时，一半精度花在前 10 厘米	想要精度就调大 near
深度打架	远处两个深度量化到同一个整数	先查 near，再考虑 reverse-Z
pre-rotation	把屏幕旋转左乘进投影矩阵	吸收进已有矩阵 = GPU 侧零开销
