Vulkan 绘制一个三角形2 —— 初始化过程分析1

1. 初始化 (Initialization)阶段总览

这是最繁琐的阶段，通常只在程序启动时执行一次。目的是建立与 GPU 的连接并准备好绘图所需的"基础设施"。一般的流程如下：

1. 创建 Instance (VkInstance)，VkInstance 是应用程序与 Vulkan 库（Loader）之间的连接桥梁，可以把它理解为 Vulkan 的“上下文”或“入口点”
2. 选择物理设备 (VkPhysicalDevice)，查询系统中有几张显卡，选择最适合的一张（比如选独显而不是集显）。
3. 创建逻辑设备 (VkDevice) 和队列 (VkQueue)，建立与选定显卡的逻辑连接，并获取命令队列（Graphics Queue, Present Queue）。
4. 创建窗口表面 (VkSurfaceKHR) 和交换链 (VkSwapchainKHR)，连接操作系统窗口，创建一组用于显示的图像缓冲区（Images）。通常采用双缓冲或三缓冲模式。
5. 创建图像视图 (VkImageView) 和帧缓冲 (VkFramebuffer)，告诉 Vulkan 如何看待和使用交换链里的那些图像。

代码中我定义了一个结构体和对应的全局变量，用于保存我们需要初始化的部分对象：

// VulkanMain.cpp
struct VulkanDeviceInfo {
  bool initialized_;

  VkInstance instance_;
  VkPhysicalDevice gpuDevice_;
  VkDevice device_;
  uint32_t queueFamilyIndex_;

  VkSurfaceKHR surface_;
  VkQueue queue_;
};
VulkanDeviceInfo device;

2. VkInstance

在 Vulkan 图形 API 中，VkInstance 是一个非常基础且至关重要的对象。简单来说，它是你的应用程序与 Vulkan 库（Loader）之间的连接桥梁。你可以把它理解为 Vulkan 的"上下文"或"入口点"。没有它，你无法进行任何后续的 Vulkan 操作。

示例程序中相关的代码如下：

void CreateVulkanDevice(ANativeWindow *platformWindow,
                        VkApplicationInfo *appInfo) {

    // extension
    std::vector<const char *> instance_extensions;
    std::vector<const char *> device_extensions;

    instance_extensions.push_back("VK_KHR_surface");
    instance_extensions.push_back("VK_KHR_android_surface");
    device_extensions.push_back("VK_KHR_swapchain");

    // **********************************************************
    // Create the Vulkan instance
    VkInstanceCreateInfo instanceCreateInfo{
            .sType = VK_STRUCTURE_TYPE_INSTANCE_CREATE_INFO,
            .pNext = nullptr,
            .pApplicationInfo = appInfo,
            .enabledLayerCount = 0,          // Layer
            .ppEnabledLayerNames = nullptr,
            .enabledExtensionCount =         // Extension
            static_cast<uint32_t>(instance_extensions.size()),
            .ppEnabledExtensionNames = instance_extensions.data(),
    };
    CALL_VK(vkCreateInstance(&instanceCreateInfo, nullptr, &device.instance_));

    // ......
}

示例程序处于学习目的，做了一些简化，这里给一个相对完整一点的示例：

#include <vulkan/vulkan.h>
#include <iostream>
#include <vector>

int main() {
    // 1. 定义 VkInstance 句柄
    VkInstance instance;

    // 2. 填充应用信息 (VkApplicationInfo)
    // 这部分信息主要用于驱动程序的优化和识别，虽然是可选的，但强烈建议填写。
    VkApplicationInfo appInfo{};
    appInfo.sType = VK_STRUCTURE_TYPE_APPLICATION_INFO; // 必须指定结构体类型
    appInfo.pNext = nullptr;                            // 通常为 nullptr
    appInfo.pApplicationName = "Hello Vulkan";          // 你的应用名称
    appInfo.applicationVersion = VK_MAKE_VERSION(1, 0, 0);
    appInfo.pEngineName = "No Engine";                  // 引擎名称
    appInfo.engineVersion = VK_MAKE_VERSION(1, 0, 0);
    appInfo.apiVersion = VK_API_VERSION_1_3;            // 你想使用的 Vulkan 版本 (1.0, 1.1, 1.2, 1.3)

    // 3. 准备扩展 (Extensions) 和 验证层 (Layers)
    // 如果你要创建窗口，必须包含 'VK_KHR_surface' 等扩展。
    // 这里为了演示简单，暂时留空，或者只开启验证层。

    // 常见的扩展
    const std::vector<const char*> extensions = {
       "VK_KHR_surface", "VK_KHR_android_surface"
    };


    // 常见的验证层名称
    const std::vector<const char*> validationLayers = {
        "VK_LAYER_KHRONOS_validation"
    };

    // 4. 填充实例创建信息 (VkInstanceCreateInfo)
    // 这是最重要的结构体，告诉 Vulkan 驱动你要怎么创建实例。
    VkInstanceCreateInfo createInfo{};
    createInfo.sType = VK_STRUCTURE_TYPE_INSTANCE_CREATE_INFO;
    createInfo.pNext = nullptr;
    createInfo.pApplicationInfo = &appInfo; // 指向上面定义的应用信息

    // 设置启用的扩展 (这里设为0，实际开发中需要根据需求设置)
    createInfo.enabledExtensionCount = extensions.size();
    createInfo.ppEnabledExtensionNames = extensions.data();

    // 设置 Layer
    createInfo.enabledLayerCount = 0;
    createInfo.ppEnabledLayerNames = nullptr;

    // 如果要开启验证层 Layer，代码如下：
    // createInfo.enabledLayerCount = static_cast<uint32_t>(validationLayers.size());
    // createInfo.ppEnabledLayerNames = validationLayers.data();

    // 5. 调用创建函数
    // 参数：创建信息指针，分配器回调(通常为nullptr)，接收句柄的指针
    VkResult result = vkCreateInstance(&createInfo, nullptr, &instance);

    // 6. 检查结果
    if (result == VK_SUCCESS) {
        std::cout << "VkInstance created successfully!" << std::endl;
    } else {
        std::cerr << "Failed to create VkInstance!" << std::endl;
        return -1;
    }

    // ... 在这里进行其他的 Vulkan 操作 ...

    // 7. 清理资源
    // 程序结束前必须销毁实例
    vkDestroyInstance(instance, nullptr);

    return 0;
}

初始化过程涉及到两个新的概念 extension 和 layer

2.1 extension

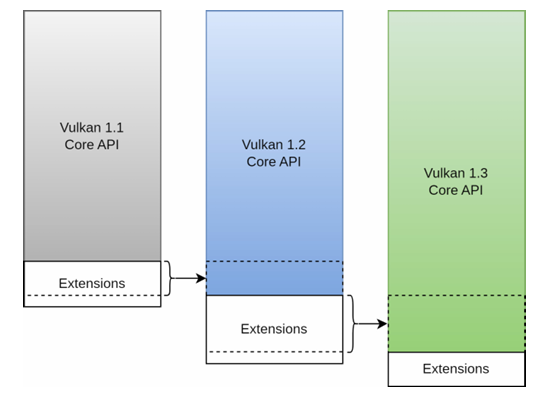

Extension 是对 Vulkan 核心规范的补充。Vulkan 为了保持跨平台（Windows, Linux, Android）和跨硬件（NVIDIA, AMD, Intel, 移动端 GPU），核心 API 只定义了大家都有的最基础功能。任何“特殊的”、“平台相关的”或“新出的”功能，都通过 Extension 提供。

扩展分为两类：

• Instance Extensions (实例扩展)，与具体的 GPU 无关，通常与操作系统/平台相关。典型例子：
  • VK_KHR_surface：通用的表面扩展，用于渲染到屏幕。
  • VK_KHR_win32_surface / VK_KHR_android_surface：特定平台的窗口系统接口。
  • VK_EXT_debug_utils：用于自定义调试信息的打印回调。
• Device Extensions (设备扩展)，与具体的 GPU 硬件能力相关。典型例子：
  • VK_KHR_swapchain：最常用！ 用于管理交换链（让渲染的图像显示到屏幕上）。核心 Vulkan 甚至不知道什么是“屏幕”，它只管渲染到内存，是这个扩展让它能和显示器交互。
  • VK_KHR_ray_tracing_pipeline：光线追踪功能（只有支持光追的显卡才有）。
  • VK_NV_mesh_shader：NVIDIA 独有的网格着色器技术。

2.2 layer

Layer 是插入在你的应用程序和 Vulkan 驱动程序中间的一段代码。当你调用一个 Vulkan 函数（比如 vkCreateDevice）时，这个调用会像穿过“洋葱”一样，先穿过一层层的 Layer，最后才到达真正的驱动程序。

Layer 的核心目的是观察或修改 Vulkan 的行为，最常见的用途包括：

• 验证 (Validation)：这是最重要的用途！因为 Vulkan 驱动不检查错误，你需要开启 VK_LAYER_KHRONOS_validation 层。它会检查你是否传了空指针、枚举值是否越界、是否忘记销毁资源等，并在控制台报错。
• 调试与分析 (Debugging & Profiling)：有些 Layer 可以帮助显示帧率、显存占用，或者像 RenderDoc 这样的工具通过 Layer 来截帧分析。
• 功能增强：比如 Steam 的 Overlay（游戏内覆盖界面）就是通过一个 Layer 绘制在游戏画面之上的。

3. VkPhysicalDevice

VkPhysicalDevice 是 Vulkan 中对物理显卡硬件的抽象。它是硬件的句柄：它代表了你电脑上实际插入的显卡（例如 NVIDIA GeForce RTX 3060, AMD Radeon RX 6700, 或 Intel UHD Graphics）。它是“只读”的：你不能修改物理设备的属性（比如你不能通过代码把显存从 8GB 变成 16GB）。你只能查询它的属性、特性、限制和队列能力。

不用销毁：这是它最特别的地方。VkPhysicalDevice 属于 VkInstance 的一部分。当 VkInstance 销毁时，它会自动失效。不存在 vkDestroyPhysicalDevice 这个函数。

与 VkInstance 的“创建（Create）”不同，获取 VkPhysicalDevice 的过程称为“枚举（Enumerate）”。逻辑通常是这样的：查询所有显卡的列表，遍历列表，检查每一张显卡是否满足你的游戏/应用需求（比如是否支持几何着色器，是否支持特定的纹理格式）。选择一张最好的（通常选择独立显卡而不是集成显卡），保存它的句柄。

示例程序中相关代码如下：

    // Find one GPU to use:
    // On Android, every GPU device is equal -- supporting
    // graphics/compute/present
    // for this sample, we use the very first GPU device found on the system
    uint32_t gpuCount = 0;
    // 查询 GPU 的个数
    CALL_VK(vkEnumeratePhysicalDevices(device.instance_, &gpuCount, nullptr));
    VkPhysicalDevice tmpGpus[gpuCount];
    // 获取 VkPhysicalDevice 对象
    CALL_VK(vkEnumeratePhysicalDevices(device.instance_, &gpuCount, tmpGpus));
    // 手机一般只有一个 GPU
    device.gpuDevice_ = tmpGpus[0];  // Pick up the first GPU Device

给出一个相对完整的 VkPhysicalDevice 初始化的示例：

#include <vulkan/vulkan.h>
#include <vector>
#include <iostream>

// 这是一个辅助函数，用于检查设备是否适合我们的需求
// 在实际项目中，这里会检查更多的东西（如是否支持特定的扩展、队列族等）
bool isDeviceSuitable(VkPhysicalDevice device) {
    VkPhysicalDeviceProperties deviceProperties;
    VkPhysicalDeviceFeatures deviceFeatures;

    // 获取属性（名字、类型、ID等）
    vkGetPhysicalDeviceProperties(device, &deviceProperties);
    // 获取特性（是否支持几何着色器、曲面细分等）
    vkGetPhysicalDeviceFeatures(device, &deviceFeatures);

    std::cout << "Found Device: " << deviceProperties.deviceName << std::endl;

    // 简单的筛选逻辑：
    // 1. 必须是独立显卡 (VK_PHYSICAL_DEVICE_TYPE_DISCRETE_GPU)
    // 2. 必须支持几何着色器 (geometryShader)
    // 注意：这只是为了演示，实际开发中兼容性更好做法是给设备打分，而不是直接淘汰集成显卡
    return deviceProperties.deviceType == VK_PHYSICAL_DEVICE_TYPE_DISCRETE_GPU &&
           deviceFeatures.geometryShader;
}

// 主逻辑：选择物理设备
VkPhysicalDevice pickPhysicalDevice(VkInstance instance) {
    VkPhysicalDevice physicalDevice = VK_NULL_HANDLE;

    // 很多查询类的 Vulkan API 都设计为调用两次，先获取数量再获取具体对象
    // 1. 获取设备数量
    uint32_t deviceCount = 0;
    vkEnumeratePhysicalDevices(instance, &deviceCount, nullptr);

    if (deviceCount == 0) {
        std::cerr << "Failed to find GPUs with Vulkan support!" << std::endl;
        return VK_NULL_HANDLE;
    }

    // 2. 获取设备列表
    std::vector<VkPhysicalDevice> devices(deviceCount);
    vkEnumeratePhysicalDevices(instance, &deviceCount, devices.data());

    // 3. 遍历并选择最合适的一个
    for (const auto& device : devices) {
        if (isDeviceSuitable(device)) {
            physicalDevice = device;
            break; // 找到满足条件的就停止，或者你可以写个打分机制选分最高的
        }
    }

    if (physicalDevice == VK_NULL_HANDLE) {
        std::cerr << "Failed to find a suitable GPU!" << std::endl;
    } else {
        std::cout << "Selected a physical device!" << std::endl;
    }

    return physicalDevice;
}

int main() {
    // 假设 instance 已经创建好了...
    VkInstance instance = ...;

    // 调用选择函数
   VkPhysicalDevice physicalDevice = pickPhysicalDevice(instance);

    // ... 后续使用 physicalDevice 创建逻辑设备 (VkDevice) ...

    return 0;
}

4. VkDevice、VkQueue、Queue Family

新手最难理解的三个概念！

Queue Family

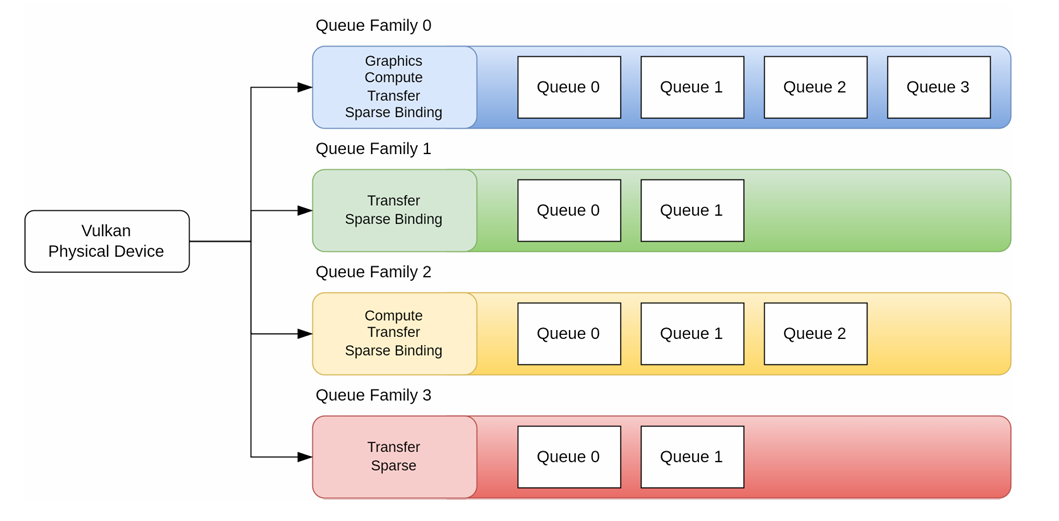

在 Vulkan 硬件（VkPhysicalDevice）中，GPU 的执行引擎（GPU 内部专门负责处理特定类型指令的硬件单元集合）被划分成了不同的组，这就是 Queue Family。

每一个 Queue Family 都有两个核心属性：

• Flags（能力标签）：这个族里的队列能干什么活？
• Queue Count（数量）：这个族里有几条可用的队列？

常见的队列能力（VkQueueFlagBits）：

• VK_QUEUE_GRAPHICS_BIT (图形)，支持所有图形渲染命令（画三角形、光栅化等），通常也隐式支持 Compute 和 Transfer。
• VK_QUEUE_COMPUTE_BIT (计算)，支持计算着色器（Compute Shader）。用于物理模拟、AI 推理等。
• VK_QUEUE_TRANSFER_BIT (传输)，支持数据拷贝命令（比如把 CPU 内存的数据上传到 GPU 显存）。这种队列通常代表了 GPU 上的 DMA（直接内存访问） 引擎，拷贝速度极快且不占用渲染资源。
• VK_QUEUE_SPARSE_BINDING_BIT (稀疏绑定)，用于高级的显存管理（如巨型纹理），初学者暂时用不到。

NVIDIA 显卡：通常有一个“全能”的主队列族（Graphics + Compute + Transfer），里面有 16 条队列。还有一个专门的“拷贝”队列族（Transfer only）。

AMD 显卡：通常分得很细。有一个图形族，还有一个专门的“异步计算”族（Async Compute），利用这个族可以在渲染画面的同时，并行处理物理运算，从而提高帧率。

这就是 Vulkan 高性能的来源之一： 它允许你把“搬运数据”的任务丢给专门的 Transfer 队列，把“物理计算”丢给 Compute 队列，让 Graphics 队列专心画画，三者并行（Asynchronous）工作。

VkDevice

如果说 VkPhysicalDevice 是你买回来的“全能机器人”（硬件实体），那么 VkDevice 就是你为这个机器人安装的“专用操作系统”（逻辑接口）。

它的核心作用有三点：

• 资源管理：几乎所有的 Vulkan 资源（纹理、缓冲、管线、着色器）都是通过 VkDevice 创建的。
• 功能锁定：在创建 VkDevice 时，你必须明确声明你要启用哪些特性（Features）（比如“我要用几何着色器”）。如果你没声明，就算硬件支持，你也用不了。
• 队列获取：你必须在创建时通过 queueFamilyIndex 声明你需要用到哪些队列（Queues）。

关键点：VkDevice 是你与 GPU 交互的主要句柄。程序结束时，必须使用 vkDestroyDevice 销毁它。

VkQueue

VkQueue 是用于向硬件提交命令的抽象机制，如果说 VkDevice 是你与 GPU 签订的雇佣合同，那么 VkQueue 就是你向 GPU 下达指令的传送带。

在 Vulkan 中，VkQueue 不需要显式的“创建（Create）”函数，当你调用 vkCreateDevice 时，队列就已经在驱动内部被隐式创建好了，我们直接“获取（Get）”这个已经存在的队列的句柄即可。

三者的联系

我们可以用一句话概括它们的关系：“Queue Family 是显卡提供的能力分类，VkDevice 是你根据这些分类组建的团队，而 VkQueue 是团队里具体干活的工人。”

三者的关系是从抽象到具体，从硬件到软件的过程：

Queue Family (队列族)：属于 物理层 (VkPhysicalDevice)。

• 性质：这是硬件属性，你无法改变。
• 定义：它定义了“这里有一组能干图形渲染的硬件”或“这里有一组能干计算的硬件”。

VkDevice (逻辑设备)：属于 逻辑层。

• 性质：这是你创建的管理对象。
• 动作：在创建它时，你必须引用 Queue Family 的索引，声明“我要从这个族里申请几个队列”。

VkQueue (队列)：属于 执行层。

• 性质：这是最终的操作句柄。
• 来源：它是由 VkDevice 管理的。你通过 Device 拿到它，向它提交命令。

让我们通过一个完整的生命周期来看看它们是如何串联起来的：

第一步：查看能力 (Queue Family)

• 主体：VkPhysicalDevice
• 动作：你查询显卡，发现它有 3 个 Queue Family。

Family 0: 支持图形 (Graphics)，有 16 个队列。
Family 1: 支持计算 (Compute)，有 8 个队列。
Family 2: 支持传输 (Transfer)，有 2 个队列。

• 关系：Queue Family 存在于物理设备上，等待被挑选。

第二步：签订合同 (VkDevice Creation)

• 主体：VkDevice
• 动作：你创建逻辑设备，在 VkDeviceCreateInfo 结构体中，你填入 VkDeviceQueueCreateInfo，你写道：“我要从 Family 0 (图形族) 中申请 1 个 队列。”
• 关系：VkDevice 锁定并初始化了来自特定 Queue Family 的资源。

第三步：指派任务 (VkQueue)

• 主体：VkQueue
• 动作：设备创建成功后，你调用 vkGetDeviceQueue。你对 Device 说：“把刚才从 Family 0 申请的第 0 号队列的句柄给我。”你拿到了 VkQueue 句柄。

示例程序中相关代码如下：

    // Find a GFX queue family
    uint32_t queueFamilyCount;
    vkGetPhysicalDeviceQueueFamilyProperties(device.gpuDevice_, &queueFamilyCount,
                                             nullptr);
    assert(queueFamilyCount);
    std::vector<VkQueueFamilyProperties> queueFamilyProperties(queueFamilyCount);
    vkGetPhysicalDeviceQueueFamilyProperties(device.gpuDevice_, &queueFamilyCount,
                                             queueFamilyProperties.data());

    uint32_t queueFamilyIndex;
    for (queueFamilyIndex = 0; queueFamilyIndex < queueFamilyCount;
         queueFamilyIndex++) {
        if (queueFamilyProperties[queueFamilyIndex].queueFlags &
            VK_QUEUE_GRAPHICS_BIT) {
            break;
        }
    }
    assert(queueFamilyIndex < queueFamilyCount);
    device.queueFamilyIndex_ = queueFamilyIndex;

    // Create a logical device (vulkan device)
    float priorities[] = {
            1.0f,
    };
    VkDeviceQueueCreateInfo queueCreateInfo{
            .sType = VK_STRUCTURE_TYPE_DEVICE_QUEUE_CREATE_INFO,
            .pNext = nullptr,
            .flags = 0,
            .queueFamilyIndex = queueFamilyIndex,
            .queueCount = 1,
            .pQueuePriorities = priorities,
    };

    VkDeviceCreateInfo deviceCreateInfo{
            .sType = VK_STRUCTURE_TYPE_DEVICE_CREATE_INFO,
            .pNext = nullptr,
            .queueCreateInfoCount = 1,
            .pQueueCreateInfos = &queueCreateInfo,
            .enabledLayerCount = 0,
            .ppEnabledLayerNames = nullptr,
            .enabledExtensionCount = static_cast<uint32_t>(device_extensions.size()),
            .ppEnabledExtensionNames = device_extensions.data(),
            .pEnabledFeatures = nullptr,
    };

    CALL_VK(vkCreateDevice(device.gpuDevice_, &deviceCreateInfo, nullptr,
                           &device.device_));
    vkGetDeviceQueue(device.device_, device.queueFamilyIndex_, 0, &device.queue_);

给个相对完整的示例程序：

#include <vulkan/vulkan.h>
#include <vector>
#include <iostream>
#include <stdexcept>
#include <optional>

// 一个辅助结构，用来存放我们要找的队列族索引
struct QueueFamilyIndices {
    std::optional<uint32_t> graphicsFamily;

    bool isComplete() {
        return graphicsFamily.has_value();
    }
};

// =================================================================
// 步骤 1: 辅助函数 - 查找显卡支持图形命令的队列族 (Queue Family)
// =================================================================
QueueFamilyIndices findQueueFamilies(VkPhysicalDevice device) {
    QueueFamilyIndices indices;

    // 1. 获取队列族数量
    uint32_t queueFamilyCount = 0;
    vkGetPhysicalDeviceQueueFamilyProperties(device, &queueFamilyCount, nullptr);

    // 2. 获取队列族属性列表
    std::vector<VkQueueFamilyProperties> queueFamilies(queueFamilyCount);
    vkGetPhysicalDeviceQueueFamilyProperties(device, &queueFamilyCount, queueFamilies.data());

    // 3. 遍历列表，寻找支持 GRAPHICS_BIT 的族
    int i = 0;
    for (const auto& queueFamily : queueFamilies) {
        // 检查是否支持图形操作
        if (queueFamily.queueFlags & VK_QUEUE_GRAPHICS_BIT) {
            indices.graphicsFamily = i;
            std::cout << "[Info] Found Graphics Queue Family at index: " << i << std::endl;
        }

        // 如果找到了我们需要的族，就可以提前退出了
        if (indices.isComplete()) {
            break;
        }
        i++;
    }

    return indices;
}

int main() {
    // -------------------------------------------------------------
    // 0. 前置准备 (假设 Instance 和 PhysicalDevice 已创建)
    // -------------------------------------------------------------
    // 为了代码可运行，这里简略写一下 instance 和 physicalDevice 的获取，
    // 实际项目中这部分代码会很长。
    VkInstance instance;
    VkApplicationInfo appInfo{VK_STRUCTURE_TYPE_APPLICATION_INFO, nullptr, "App", 1, nullptr, 0, VK_API_VERSION_1_0};
    VkInstanceCreateInfo instInfo{VK_STRUCTURE_TYPE_INSTANCE_CREATE_INFO, nullptr, 0, &appInfo, 0, nullptr, 0, nullptr};
    vkCreateInstance(&instInfo, nullptr, &instance);

    uint32_t deviceCount = 0;
    vkEnumeratePhysicalDevices(instance, &deviceCount, nullptr);
    if (deviceCount == 0) return -1;
    std::vector<VkPhysicalDevice> devices(deviceCount);
    vkEnumeratePhysicalDevices(instance, &deviceCount, devices.data());
    VkPhysicalDevice physicalDevice = devices[0]; // 直接选第一个显卡用于演示
    // -------------------------------------------------------------


    try {
        // =========================================================
        // 步骤 1: 确定我们要用哪个队列族
        // =========================================================
        QueueFamilyIndices indices = findQueueFamilies(physicalDevice);

        if (!indices.isComplete()) {
            throw std::runtime_error("failed to find a graphics queue family!");
        }

        // =========================================================
        // 步骤 2: 填写 VkDeviceQueueCreateInfo (申请队列)
        // =========================================================

        // 队列优先级 (0.0 ~ 1.0)，即使只有一个队列也必须设置
        float queuePriority = 1.0f;

        VkDeviceQueueCreateInfo queueCreateInfo{};
        queueCreateInfo.sType = VK_STRUCTURE_TYPE_DEVICE_QUEUE_CREATE_INFO;

        // 【关键点 A】指定我们要从哪个族申请队列
        queueCreateInfo.queueFamilyIndex = indices.graphicsFamily.value();

        // 【关键点 B】指定我们要申请几个队列 (通常 1 个就够了)
        queueCreateInfo.queueCount = 1;

        // 【关键点 C】指定优先级
        queueCreateInfo.pQueuePriorities = &queuePriority;

        // =========================================================
        // 步骤 3: 填写 VkDeviceCreateInfo (配置逻辑设备)
        // =========================================================

        // 指定我们需要启用的设备特性 (这里暂时留空，表示什么高级特性都不开)
        VkPhysicalDeviceFeatures deviceFeatures{};

        VkDeviceCreateInfo createInfo{};
        createInfo.sType = VK_STRUCTURE_TYPE_DEVICE_CREATE_INFO;

        // 链接刚才定义的队列创建信息
        createInfo.pQueueCreateInfos = &queueCreateInfo;
        createInfo.queueCreateInfoCount = 1;

        // 链接设备特性
        createInfo.pEnabledFeatures = &deviceFeatures;

        // (可选) 链接设备扩展，例如 Swapchain
        // const std::vector<const char*> deviceExtensions = { VK_KHR_SWAPCHAIN_EXTENSION_NAME };
        // createInfo.enabledExtensionCount = static_cast<uint32_t>(deviceExtensions.size());
        // createInfo.ppEnabledExtensionNames = deviceExtensions.data();
        createInfo.enabledExtensionCount = 0; // 演示用，暂不开启扩展

        // =========================================================
        // 步骤 4: 创建逻辑设备 (VkDevice)
        // =========================================================

        VkDevice device; // 逻辑设备句柄
        if (vkCreateDevice(physicalDevice, &createInfo, nullptr, &device) != VK_SUCCESS) {
            throw std::runtime_error("failed to create logical device!");
        }
        std::cout << "[Success] Logical Device created!" << std::endl;

        // =========================================================
        // 步骤 5: 获取队列句柄 (VkQueue)
        // =========================================================

        VkQueue graphicsQueue; // 队列句柄

        // 【关键点 D】从设备中取出队列
        // 参数: 逻辑设备, 队列族索引, 队列索引(第几个), 存放句柄的指针
        vkGetDeviceQueue(device, indices.graphicsFamily.value(), 0, &graphicsQueue);

        std::cout << "[Success] Graphics Queue handle retrieved!" << std::endl;

        // --- 此时，device 和 graphicsQueue 均已准备好，可以开始渲染循环了 ---

        // =========================================================
        // 步骤 6: 清理资源
        // =========================================================

        // 销毁逻辑设备 (队列会随之自动销毁，不需要手动 destroy queue)
        vkDestroyDevice(device, nullptr);

    } catch (const std::exception& e) {
        std::cerr << e.what() << std::endl;
        return -1;
    }

    // 清理 Instance (演示代码收尾)
    vkDestroyInstance(instance, nullptr);

    return 0;
}

VkSurfaceKHR

Vulkan 本身是一个跨平台的 API，它本身并不懂什么是"Windows 窗口"、"安卓屏幕"或者"Linux X11 窗口"。它只管计算。为了让 Vulkan 能把画好的图显示到屏幕上，我们需要一个中间层，这就是 WSI (Window System Integration，窗口系统集成)。

VkSurfaceKHR 是一个抽象层。它代表了操作系统原生的窗口（比如 Windows 上的 HWND 或 Linux 上的 Window）。

后缀 KHR：代表这是 Khronos Group 定义的标准扩展（Extension），因为它不是 Vulkan 核心（Core）的一部分（因为有些 Vulkan 程序只做后台计算，不需要屏幕）。

比喻：

• Vulkan 是画家。
• 操作系统窗口是画框。
• VkSurfaceKHR 就是画布。没有画布，画家就没法把画放进画框里。

示例程序中相关代码：

    VkAndroidSurfaceCreateInfoKHR createInfo{
            .sType = VK_STRUCTURE_TYPE_ANDROID_SURFACE_CREATE_INFO_KHR,
            .pNext = nullptr,
            .flags = 0,
            .window = platformWindow};

    CALL_VK(vkCreateAndroidSurfaceKHR(device.instance_, &createInfo, nullptr,
                                      &device.surface_));

这里再给一个相对完整的示例：

// 【关键点 1】必须定义这个宏，才能使用 Android 特有的 Vulkan 结构体
#define VK_USE_PLATFORM_ANDROID_KHR
#include <vulkan/vulkan.h>

// Android NDK 头文件，用于处理窗口
#include <android/native_window.h>
#include <android/log.h>
#include <vector>
#include <stdexcept>

// 为了方便打印日志
#define LOGI(...) ((void)__android_log_print(ANDROID_LOG_INFO, "VulkanApp", __VA_ARGS__))
#define LOGE(...) ((void)__android_log_print(ANDROID_LOG_ERROR, "VulkanApp", __VA_ARGS__))

// 假设这个函数是在你的 Android Native Activity 或 JNI 函数中被调用的
// 参数 window: 从 Java 层传入的 Surface，或者 android_app_glue 提供的 window
void initVulkanAndroid(ANativeWindow* window) {

    // =============================================================
    // 步骤 1: 创建 Instance (必须包含 Android Surface 扩展)
    // =============================================================

    // 必须开启的两个扩展：
    // 1. 通用 Surface 扩展
    // 2. Android 专用 Surface 扩展
    std::vector<const char*> instanceExtensions = {
        VK_KHR_SURFACE_EXTENSION_NAME,
        VK_KHR_ANDROID_SURFACE_EXTENSION_NAME
    };

    VkInstanceCreateInfo instanceCreateInfo{};
    instanceCreateInfo.sType = VK_STRUCTURE_TYPE_INSTANCE_CREATE_INFO;
    instanceCreateInfo.enabledExtensionCount = static_cast<uint32_t>(instanceExtensions.size());
    instanceCreateInfo.ppEnabledExtensionNames = instanceExtensions.data();

    // (此处省略了 AppInfo 和 Validation Layers 的设置，实际开发中建议加上)

    VkInstance instance;
    if (vkCreateInstance(&instanceCreateInfo, nullptr, &instance) != VK_SUCCESS) {
        LOGE("Failed to create Vulkan Instance!");
        return;
    }
    LOGI("Vulkan Instance created successfully.");

    // =============================================================
    // 步骤 2: 创建 Android Surface
    // =============================================================

    VkAndroidSurfaceCreateInfoKHR surfaceCreateInfo{};
    surfaceCreateInfo.sType = VK_STRUCTURE_TYPE_ANDROID_SURFACE_CREATE_INFO_KHR;
    surfaceCreateInfo.pNext = nullptr;
    surfaceCreateInfo.flags = 0; // 预留字段，必须为 0

    // 【关键点 2】传入 Android 原生窗口句柄
    surfaceCreateInfo.window = window;

    VkSurfaceKHR surface;
    VkResult result = vkCreateAndroidSurfaceKHR(instance, &surfaceCreateInfo, nullptr, &surface);

    if (result != VK_SUCCESS) {
        LOGE("Failed to create Android Surface! Error code: %d", result);
        vkDestroyInstance(instance, nullptr);
        return;
    }

    LOGI("Android Surface created successfully!");

    // =============================================================
    // 步骤 3: 后续操作 (检查支持、创建 Device 等)
    // =============================================================

    // ... 此时你可以使用 vkGetPhysicalDeviceSurfaceSupportKHR 检查支持情况 ...

    // =============================================================
    // 清理
    // =============================================================

    // 销毁顺序：先 Surface，后 Instance
    vkDestroySurfaceKHR(instance, surface, nullptr);
    vkDestroyInstance(instance, nullptr);
}
