# Vulkan 整体架构

在学习 Vulkan 之前，需要对 Vulkan 的整体架构有一定了解，而不是一开始就陷入 Vulkan API 的汪洋大海！

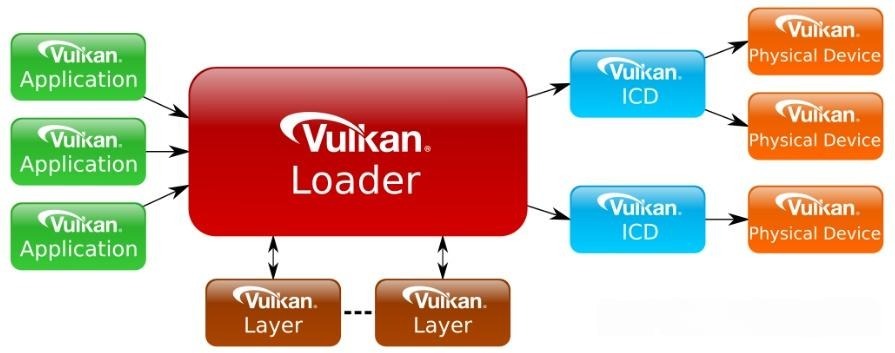

Vulkan 是一个分层架构，由 Vulkan Application、Loader、Layer 和 ICDs (Installable Client Drivers) 四个核心组件组成。这种分层设计使得 Vulkan 具有高度的灵活性和可扩展性，同时保持了良好的性能。

# 1. Vulkan Application

Vulkan Application 代表了使用 Vulkan API 的应用程序，例如：

3D 游戏（如《DOOM》、《Quake》等）
渲染引擎（如 Unreal Engine、Unity 等）
计算软件（如机器学习推理、科学计算等）
图形工具（如建模软件、视频编辑器等）

# 主要特点

作用：应用程序通过调用 Vulkan 的 API 函数来发出指令（比如"绘制一个三角形"、"分配显存"或"执行计算着色器"）。
交互方式：如图所示，多个应用程序可以同时运行，它们并不直接与硬件对话，而是将指令发送给中间的 Loader。这种设计使得应用程序无需关心底层硬件的具体实现细节。
职责：应用程序负责管理自己的渲染管线、资源分配、命令缓冲区等高级逻辑。

# 2. Loader

Loader 是 Vulkan 架构中的核心调度组件，充当"调度员"的角色。

# 工作原理

Application 在一端直接和 Loader 打交道，Loader 的另一端连接 ICDs。在 Application 和 ICDs 之间，Loader 可以插入一系列可选的 Layers。Loader 负责和各个 Layer 交互，并且支持多 GPUs 和其驱动。

任何一个 Vulkan API 函数调用都会经过 Loader、Layers 和 ICDs 的调用链。Loader 负责将 API 调用分发给合适的 Layers 和 ICDs。Vulkan 对象模型允许 Loader 插入 Layers 层，组成调用链上的一环，并最终将 Vulkan API 调用传递给 ICD。

# 主要职责

Loader 的主要职责包括：

驱动管理：加载和管理一个或多个 ICDs，且保证 ICD 间不相互干扰
Layer 支持：支持 Vulkan Layer，Layer 是可选的，可以在运行时动态加载
API 分发：管理 API 的入口点，将应用程序的 API 调用分发给正确的 Layer 和驱动程序
性能优化：以尽可能低的方式影响 Vulkan 应用性能，最小化开销
硬件抽象：屏蔽底层不同硬件厂商的差异，让应用程序只需要面对一个统一的接口

# Android 平台实现

在 Android 平台上，Vulkan Loader 的实现位于 frameworks/native/vulkan/libvulkan/ 目录下。在这个目录下，你通常会关注以下几个关键文件：

loader.cpp：这是 Loader 的核心逻辑实现，负责查找驱动、加载驱动以及管理 Layer
api.cpp / api_gen.cpp：定义了 Vulkan API 的入口点（Entry Points）
swapchain.cpp：处理与 Android 显示系统（SurfaceFlinger/ANativeWindow）交互的交换链逻辑（这是 Android 独有的部分）

# 系统库位置

当 Android 系统编译完成后，Vulkan Loader 会被编译成一个动态链接库文件 libvulkan.so。在手机文件系统中的位置：

64位系统：/system/lib64/libvulkan.so
32位系统：/system/lib/libvulkan.so

应用程序在调用 Vulkan API 时，链接的就是这个系统库。

# 驱动查找机制

Loader 会在以下目录下寻找符合特定命名规则的动态库（驱动）：

64位系统：/vendor/lib64/hw/
32位系统：/vendor/lib/hw/

文件名通常是 vulkan.<platform>.so。例如：

在高通骁龙设备上，驱动通常是 vulkan.adreno.so 或 vulkan.qcom.so
在 Mali GPU 设备上，驱动通常是 vulkan.mali.so
在 PowerVR GPU 设备上，驱动通常是 vulkan.pvr.so

# 3. Vulkan Layer

Vulkan Layer 是 Vulkan 架构中的可选组件，可以增强 Vulkan 系统的功能。

# 基本概念

Layers 是可选组件，可以拦截、修改 Vulkan API 调用。Layers 是作为动态库（lib）实现的，可以通过不同方式启用，并且在 vkCreateInstance 调用时被加载。

每个 Layer 可以选择拦截任何 Vulkan API 函数。一个 Layer 不需要拦截所有 Vulkan API 函数，Layer 可以选择拦截所有已知的 Vulkan API，也可以只拦截一条特定的 Vulkan API。

# 工作原理

Layer 处于应用程序和显卡驱动之间，能够拦截、查看、甚至修改流经它的所有 Vulkan API 指令。这意味着，通过自定义 Layer，不需要修改应用程序的一行源代码，也不需要重新编译应用，你就可以通过挂载 Layer 来改变程序的行为。

# 调用链机制

当应用程序调用 Vulkan API 时，调用顺序通常是：

Application → Layer 1 → Layer 2 → ... → Layer N → ICD → GPU

每个 Layer 都可以：

前处理：在 API 调用传递给下一个 Layer 或 ICD 之前进行处理
后处理：在 API 调用返回给上一个 Layer 或 Application 之后进行处理

# 应用场景

通过自定义 Layer 可以实现非常多的特性，这里举几个例子：

# 1. 调试与代码验证（最基础的功能）

这是 Layer 机制诞生的初衷。

API 参数检查：这是官方 VK_LAYER_KHRONOS_validation 做的事。你可以写一个 Layer 来检查应用是否传递了非法的枚举值、空指针，或者是否在未绑定管线的情况下绘制。
内存泄漏检测：拦截所有的 vkAllocateMemory 和 vkFreeMemory，记录分配堆栈。如果程序退出时还有未释放的内存，Layer 就可以报警。
对象生命周期追踪：确保应用没有使用已经被销毁的 Buffer 或 Image。

# 2. 性能分析与 Profiling（开发者最爱）

你可以通过 Layer 深入了解应用的性能瓶颈。

FPS 统计与显示：计算 vkQueuePresentKHR 的调用间隔，实时计算帧率。
API 调用统计：统计一帧内调用了多少次 vkCmdDraw（绘制指令），如果数量过多（比如几千次），提示开发者使用 Instance Rendering（实例化渲染）进行优化。
耗时分析：在 API 调用前后打点计时，找出哪个 Vulkan 函数最耗时（主要针对 CPU 端耗时）。
GPU 时间戳插入：自动在 Command Buffer 中插入 vkCmdWriteTimestamp，精确测量 GPU 执行某段渲染指令的时间。

# 3. 渲染增强与视觉修改（玩家与 Modder 最爱）

这是很多游戏工具和"外挂"的原理。

OSD (On-Screen Display) 叠加层：像 Steam 游戏内覆盖、Discord 浮窗、MSI Afterburner，本质上都是通过 Layer 在每一帧渲染结束前（Present 之前），向 Command Buffer 中插入绘制 UI 的指令。
后处理注入 (ReShade 原理)：拦截呈现操作，获取当前帧的图像，应用自定义的 Shader（如色彩校正、锐化、Bloom 泛光），然后再显示出来。
线框模式 (Wireframe)：强制修改光栅化状态（Rasterization State），将填充模式改为线框模式，用于查看模型结构（或者被用作透视作弊）。

# 4. 调试工具与抓帧 (Capture & Replay)

截帧工具 (RenderDoc)：RenderDoc 的核心就是一个复杂的 Layer。它拦截并记录一帧内所有的 API 调用和资源数据，保存下来。之后可以在另一台机器上"回放"这些指令，完美复现渲染过程。
截图与录屏：在 Swapchain 展示之前，将图像数据拷贝到 CPU 内存并保存为图片或视频。

# 5. 功能模拟与兼容性 (Workarounds)

功能降级或模拟：如果某个旧显卡不支持某个 Vulkan 扩展，你可以写一个 Layer 来用其他指令模拟这个功能，让应用以为显卡支持该扩展。
跨平台转换：虽然不是典型的 Layer，但类似 MoltenVK 的逻辑也可以通过 Layer 实现——将 Vulkan 指令动态翻译成 Metal (macOS) 或 DX12 指令。

# 小结

自定义 Layer 赋予了你**"中间人攻击" (Man-in-the-Middle)** 的能力：

观察 (Observe)：看应用发了什么指令
拦截 (Intercept)：阻止某些指令发送给驱动
修改 (Modify)：偷梁换柱，修改指令参数
注入 (Inject)：无中生有，插入额外的渲染或计算指令

# 4. Installable Client Drivers (ICD)

ICD (Installable Client Drivers) 指的是可安装客户端驱动程序，也就是我们通常说的显卡驱动（由 NVIDIA、AMD、Intel、Qualcomm、ARM 等厂商提供）。

# 主要职责

指令翻译：Loader 将经过筛选或验证的指令传递给 ICD。ICD 负责将这些标准的 Vulkan 指令翻译成特定 GPU 能够理解的机器指令。
硬件抽象：ICD 封装了底层硬件的具体实现细节，向上提供统一的 Vulkan 接口。

# 多驱动支持

Vulkan 允许系统中有多个 ICD，每个 ICD 支持 1 个或者多个设备（VkPhysicalDevice）。这意味着系统里可以同时安装不同厂商的驱动，例如：

桌面平台：既有集显（Intel HD Graphics）也有独显（NVIDIA GeForce 或 AMD Radeon）
移动平台：可能同时存在多个 GPU（如 ARM Mali + 其他协处理器）

Loader 负责发现可用的 Vulkan ICDs。给定一系列可用 ICDs，Loader 会枚举所有 Physical Device，应用程序可以通过 vkEnumeratePhysicalDevices 获取所有可用的物理设备。

# 5. Vulkan Physical Device

Vulkan Physical Device 代表实际的物理硬件设备（GPU）。每个 ICD 可以控制一个或多个物理设备。

# 设备关系

一对一关系：一个 ICD 控制一个物理设备（最常见的情况）
一对多关系：一个 ICD 控制多个物理设备（例如双显卡交火、SLI/CrossFire 配置）

图中右上角展示了一个 ICD 控制两个物理设备的情况（例如双显卡交火），而右下角展示了一个 ICD 控制一个设备。

# 设备枚举

应用程序可以通过以下方式获取物理设备信息：

vkEnumeratePhysicalDevices：枚举所有可用的物理设备
vkGetPhysicalDeviceProperties：获取物理设备的属性（名称、类型、驱动版本等）
vkGetPhysicalDeviceFeatures：查询物理设备支持的功能
vkGetPhysicalDeviceQueueFamilyProperties：获取队列族属性

# 设备类型

物理设备可以是以下类型之一：

VK_PHYSICAL_DEVICE_TYPE_INTEGRATED_GPU：集成 GPU（如 Intel HD Graphics）
VK_PHYSICAL_DEVICE_TYPE_DISCRETE_GPU：独立 GPU（如 NVIDIA GeForce、AMD Radeon）
VK_PHYSICAL_DEVICE_TYPE_VIRTUAL_GPU：虚拟 GPU
VK_PHYSICAL_DEVICE_TYPE_CPU：CPU（软件渲染）
VK_PHYSICAL_DEVICE_TYPE_OTHER：其他类型

# 架构总结

Vulkan 的整体调用流程如下：

Application
  ↓ (发出 Vulkan API 调用)
Loader
  ↓ (可选：通过 Layer 进行校验、分析、修改)
ICD (厂商驱动)
  ↓ (翻译成 GPU 指令)
Physical Device (GPU)
  ↓ (执行渲染或计算)

1
2
3
4
5
6
7
8

# 数据流向

Application 发出指令（如 vkCmdDraw、vkAllocateMemory 等）
Loader 接收指令，可能通过 Layer 进行校验、分析或修改
Loader 将指令分发给对应的厂商驱动 ICD
ICD 将标准的 Vulkan 指令翻译成特定 GPU 能够理解的机器指令
Physical Device (GPU) 执行渲染或计算任务

# 设计优势

这种分层架构的设计带来了以下优势：

硬件抽象：应用程序无需关心底层硬件的具体实现
灵活扩展：通过 Layer 机制可以灵活扩展功能
多驱动支持：系统可以同时支持多个厂商的 GPU 驱动
性能优化：Loader 和 Layer 的开销被控制在最低水平
调试友好：Layer 机制使得调试和性能分析变得容易
