Perfetto 上手指南2 —— 基础使用

1.进入 Perfetto Trace 分析界面

如果是使用 record_android_trace 命令或者 Perfetto UI 抓取 Trace 后，会自动打开 Perfetto Trace 界面。

如果是使用 perfetto 命令抓取 Trace ，需要手动打开 Perfetto Trace 界面。打开的方法如下：

使用浏览器打开 https://ui.perfetto.dev/ 界面如下：

可以把 trace 文件直接拖到浏览器中，也可以通过左上角的 Open trace file 打开 trace 文件。

2.Perfetto Trace 界面基本内容

Perfetto Trace 界面大致可分为 4 个区域：

• 操作区，主要用到 Current Trace 下的几个选项
  • Show timeline ：显示当前 Trace，切到了别的界面之后，再点这个就会回到 Trace View 界面
  • Query：写 SQL 查询语句和查看执行结果的地方
  • Metrics：官方默认帮你写好的一些分析结果
  • Info and stats ：当前 Trace 和手机 App 的一些信息
• 信息区：时间与搜索。
• Trace 内容区：图形化展示 Trace 的区域
• 信息区：展示Trace 内容区中选择中的元素的详细信息

Trace 内容区中主要有以下一些元素：

2.1 slice，片段

鼠标单击后会有一个黑框包围住，信息区会显示相关信息：

slice 代表了一段代码的执行过程，在代码中起于 Trace.traceBegin \ ATRACE_BEGIN，终于 Trace.traceEnd \ ATRACE_END

  Trace.traceBegin(Trace.TRACE_TAG_ACTIVITY_MANAGER, "bindApplication");
  AppBindData data = (AppBindData)msg.obj;
  handleBindApplication(data);
  Trace.traceEnd(Trace.TRACE_TAG_ACTIVITY_MANAGER);

2.2 counter，计数器

用于记录一些关键数据

对应于代码中的 Trace.traceCounter/ATRACE_INT：

    ATRACE_INT(ftl::Concat("HW_VSYNC_", displayIdOpt->value).c_str(),
    displayData.vsyncTraceToggle);

2.3 CPU Sched Slice， cpu 调度片段

用于展示 cpu 的调度情况

2.4 thread_state，线程状态

点击片段上方线程调度信息片段(Running)，可以看到线程当前运行在哪个CPU上

点击信息区中的 Running on CPU 7 旁边的斜箭头：

就可以跳转到 CPU 调度区域中：

再次点击信息区域的斜箭头，可以回到原来位置

这里选择的 thread_state 是 App 的主线程，由用户点击屏幕唤醒运行，实际很多线程都是由其他线程/进程唤醒的，比如在 CPU 调度区域中选择一个 Slice：

信息区右侧的意思是当前 thread 由 P（Process）/system/bin/surfaceflinger [584] 中的 T（Thread）app [689] 唤醒。

线程从就绪到运行延迟了 48us 381ns

3 Perfetto Trace 界面基本操作

3.1 常用的快捷键

• 快捷键 f 可以放大选中。
• 快捷键 q，可以快速打开关闭信息区。
• 在 Trace 内容区中，可以通过 w/s 按键缩小放大界面， a/d 移动界面。

3.2 标记操作

标记操作可以让我们更方便的找到我们关注的 Slice，具体的，当我们选中一个片段时，点击 m，就可以做一个临时的标记，当标记另一个 Slice 以后，前一个零时标记就会取消。选中一个片段以后，如果点击 shift + m，就会添加一个普通标记，当标记另一个片段以后，普通标记不会被取消。

标记以后，会出现两个小三角：

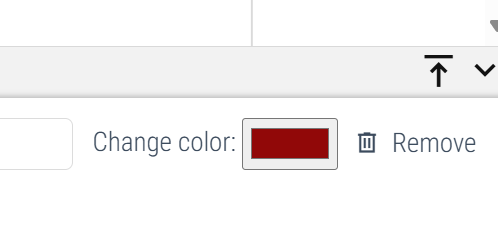

点击小三角后，信息区会出现一个 remove 按键：

点击即可取消

3.3 插旗子

在上方区域的信息区中的时间轴上，点击鼠标左键，可以插上一些旗帜，这些旗帜可用用于标记一些事件的关键节点.

选中旗帜后，通过下方信息区域中的 remove 按键，可以取消旗帜

3.4 Pin 操作

我们可以通过 Pin 按钮，可以将这一行的信息 pin 到最上方，在我们需要了解特定一些信息时，非常有用：
