上一节源码分析中我们知道，BootAnimation 会从以下几个目录中加载动画文件：
- /system/media/bootanimation-encrypted.zip (if getprop("vold.decrypt") = '1')
- /system/media/bootanimation.zip
- /oem/media/bootanimation.zip
知道了这个，自定义开机动画的流程就出来了：
- 构造好 bootanimation.zip 文件
- 将 bootanimation.zip 文件预制到以上目录
那么这里就有几个问题了：
- bootanimation.zip 中需要有哪些文件？
- 这些文件怎么组织？
- 怎么描述动画的流程
这里给出一个 bootanimation.zip 未压缩时的结构示例：
bootanimation/
├── desc.txt
├── part0
│ └── 000.png
├── part1
│ └── 001.png
└── part2
└── 002.png
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
其中 part0 part1 part2 表示动画的每一个阶段，根据动画的复杂程度，可能还有 part3 part4 part5 等等。
每个 part 中，都保存有至少一张 png 图片。
desc.txt 是动画的脚本文件，用于描述动画的每个阶段，我们通过一个示例来了解其格式：
1080 1920 60 # 宽x高=1080x192, fps=60帧
c 1 0 part0 # part0 只播放1次,但需全部图片都播放，不能打断
c 1 15 part1 # part1 只播放1次,但需全部图片都播放，不能打断,在播放结束时延迟15帧，即15/fps=1/60=1/4秒
p 0 0 part2 # part2 循环播放，直到系统启动完成，当 `service.bootanim.exit` 属性设置为 1 时，打断播放
1
2
3
4
2
3
4
- 第一行：1080 1920 是动画区域的大小，单位是像素，60 是 60 帧每秒
- 第二行：c 1 0 part0
- 第一个参数 c 表示
service.bootanim.exit属性设置为 1 时，动画不会被打断，第一个参数如果是 p，表示service.bootanim.exit属性设置为 1 时，动画会被打断 - c 后面第 1 个参数：1 是播放一次, 0 表示无限循环直至开机完成。
- c 后面第 2 个参数： 数字表示阶段（part）间隔时间，0 表示没有间隔时间
- c 后面第 3 个参数：为对应的步骤文件夹
- 第一个参数 c 表示
- 后面几行和第二行类似
准备好以上的文件就可以打包了：
# 安装好 zip
sudo apt install zip
cd bootanimation/
zip -0qry -i \*.txt \*.png \*.wav @ ../bootanimation.zip *.txt part*
1
2
3
4
2
3
4
执行完以上命令后，就可以在 bootanimation 的同级目录找到 bootanimation.zip 文件了。
接着我们把 bootanimation.zip 动画文件预制到 /system/media/ 目录下：
把 bootanimation.zip 动画文件移动到 device/jelly/rice14 文件中。
在我们的自定义 Product 配置文件 device/jelly/rice14/rice14.mk 中添加如下内容
PRODUCT_COPY_FILES += \
$(LOCAL_PATH)/bootanimation.zip:/system/media/bootanimation.zip
PRODUCT_ARTIFACT_PATH_REQUIREMENT_WHITELIST +=\
/system/media/bootanimation.zip
1
2
3
4
5
2
3
4
5

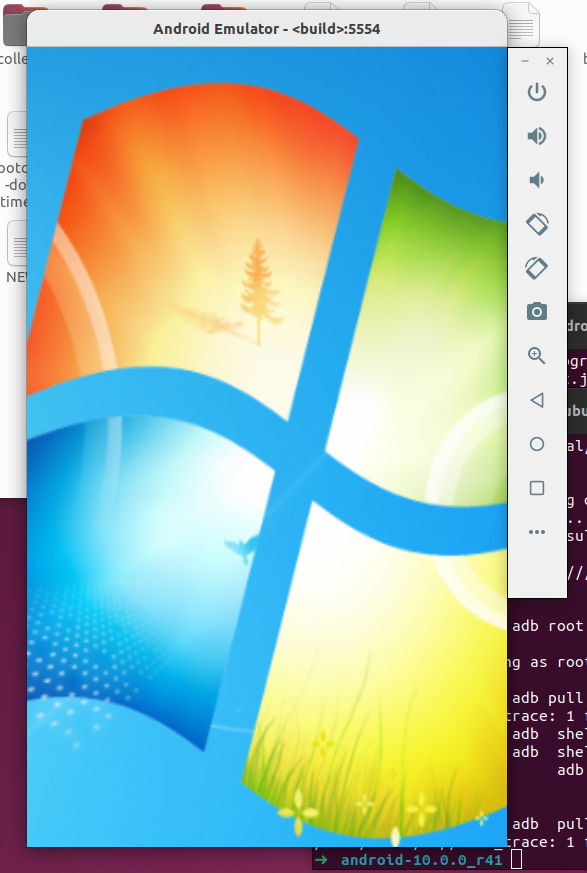

接着重新编译系统，启动虚拟机就可以看到自定义的开机界面了：
source build/envsetup.sh
lunch rice14-eng
m
emulator
